后澆帶混凝土澆筑應按施工技術方案執行。
由于很多工程在編制施工技術方案的時候沒有對后澆帶支撐以及拆除作出相應的規定,所以導致了在工程施工過程中檢查發現有的施工部門為了施工方便很早的就把后澆帶的支撐拆除的現象時有發生。
一些工地上的技術人員并非不知道,在施工過程中早早的將后澆帶的支撐拆除將會帶來很多安全隱患,甚至破壞結構本身。
但是該部位支撐不拆除給工程帶來很多不便,同時增加了成本,特別是高層建筑,占用鋼管和模板量很大。
究竟能不能拆除,拆除后再重新支撐有沒有太大的實際意義,這些問題都一直是有爭議的。
實際施工中也做得五花八門,有的直接不拆除模板、有的支撐做的很富余、有的做的很簡單、甚至有的沒有支撐、該部位混凝土已經斷裂,并出現肉眼可見的變形。
眾所周知,后澆帶處梁、板結構構件在設計時是按照連續因?yàn)楹鬂矌幜、板?gòu)件在設計時是按照連續或簡支(或框架)梁、板進行受力計拆除加固算的,一旦我們拆除了模板支撐,后澆帶兩側的受力就成了懸挑構件,懸挑構件和連續或簡支(或框架)構件的受力計算有很大差別,且其產生的約束也相差很大,這時就容易引發工程質量事故。
因此那些在施工中早拆模和等梁板混凝土達到一定的強度后就完全拆除模板、沒有支撐的行為是非常冒險的。
規范中也將后澆帶模板的拆除和支頂應按施工技術方案執行作為強制性條文要求我們必須嚴格執行。
針對后澆帶模板與支撐在施工過程中的重要性,許多技術人員也開展了深入的探討。
通過近年來大量工程的實踐,目前施工中比較常用的方法有兩種:(1)不拆除模板,但是在模板設計與搭拆除加固設時必須考慮在后澆帶處單獨搭設以便于將來梁、板混凝土達到一定強度后便于將其它滿堂腳手架拆除(理論上要求這部分混凝土的強度一定要達到100%才能拆除)。
這樣,后澆帶處的支撐設計就要考慮荷載的取值必須滿足這部分支撐獨立負荷的要求,對模板和支架采取必要的觀測和維護措施。
此種辦法能夠使后澆帶處混凝土不因拆除模板而被擾動,產生不利的破壞。
(2)待兩側梁板混凝土達到一定強度后拆除模板,但在后澆帶處必須及時回頂,做出相應的加固措施。
在施工過程中有的工程發現模板滿堂支撐架體若在后澆帶處分開支設,由于后澆帶留置時間較長,在拆除滿堂腳手架時對后澆帶處支撐影響較大,拆除加固工人的操作難以保證后澆帶處支撐系統獨立完好。
為了保證結構受力要求,將梁板和后澆帶模板支撐體系作為同一體系,拆除此部分滿堂支撐腳手架時,后澆帶處支撐必須隨時拆除隨時回頂。
回頂后的支撐體系在后澆帶混凝土澆筑后強度達到100%后方可拆除。
在拆除和回頂過程中需要注意不能大面積拆模,一般一跨一跨循環進行,后澆帶梁板所在跨的模板拆除順序是:梁底模板拆除――梁底回頂――頂板模板拆除――頂板模板回頂。
嚴禁梁、板同時拆除后再回頂!也可采用后澆帶二次回頂支撐拆除前,后澆帶混凝土以同條件的試塊強度必須達到100%。
綜上所述1、后澆帶的設置應遵循“抗放兼?zhèn)洌苑艦橹鳌钡脑O(shè)計原則。
因?yàn)槠胀ɑ炷链嬖陂_(kāi)裂問題,設置后澆縫的目的就是將大部分的約束應力釋放,然后用膨脹混凝土填縫以抗衡殘余應力。
2、結構設計中由于考慮沉降原因而設計的后澆帶,在施工中應嚴格按設計圖紙留設;由于施工原因而需要設置后澆帶時,應視工程具體情況而定,留設的位置應經設計單位認可。
3、后澆帶的間距應合理,矩形構筑物后澆帶間距一般可設為30~40m,后澆帶的寬度應考慮便于施工操作,并按結構構造要求而定,一般寬度以700~1000mm為宜。
4、后澆帶處的梁板受力鋼筋必須斷開。
筏板基礎底板及基礎底板梁受力鋼筋必須貫通。
受力主筋宜采用焊接連接。
5、后澆帶在未澆注混凝土前不能將部分模板、支柱拆除,否則會導致梁板形成懸臂造成變形;施工后澆帶的位置宜選在結構受力較小的部位,一般在梁、板的反彎點附近,此位置彎矩不大,剪力也不大;也可選在梁、板的中部,該位置雖彎矩大,但剪力很小。
6、后澆帶的斷面形式應考慮澆注混凝土后連接牢固,一般應避免留直縫。
對于板,可留斜縫;對于梁及基礎,可留企口縫,可根據結構斷面情況確定。

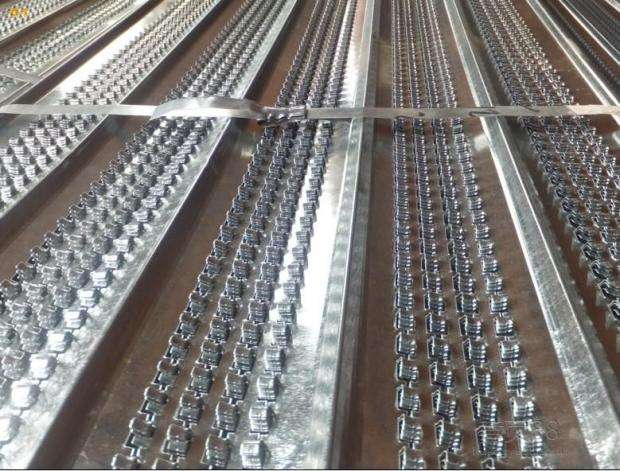

7、混凝土澆筑和振搗過程中,應特別注意分層澆筑厚度和振搗器距鋼絲網模板的距離。
為防止混凝土振搗中水泥漿流失嚴重,應限制振搗器與模板的距離,為保證混凝土密實,垂直施工縫處應采用鋼釬搗實。
8、澆筑結構混凝土后垂直施工縫的處理:對采用鋼絲網模板的垂直施工縫,當混凝土達到初凝時,用壓力水沖洗,清除浮漿、碎片并使沖洗部位露出骨料,同時將鋼絲網片沖洗干凈。
混凝土終凝后將鋼絲網拆除,立即用高壓水再次沖洗施工縫表面;在后澆帶混凝土澆筑前應清理表面。
9、后澆帶混凝土澆筑不同類型后澆帶混凝土的澆筑時間不同:伸縮后澆帶視先澆部分混凝土的收縮完成情況而定,一般為施工后60d;沉降后澆帶宜在建筑物基本完成沉降后進行。
在一些工程中,設計單位對后澆帶的保留時間有特殊要求,應按設計要求進行澆筑后澆帶混凝土;后澆帶混凝土必須采用無收縮混凝土可采用膨脹水泥配制,也可采用添加具有膨脹作用的外加劑和普通水泥配制,混凝土的強度應提高一個等級,其配合比通過試驗確定。
10、板支撐對地下室較厚底板、大梁等屬大體積混凝土的后澆帶,兩側必須設置專用模板和支撐以防止混凝土漏漿而使后澆帶斷不開,對地下室有防水抗?jié)B要求的還應留設止水帶或作企口模板,以防后澆帶處滲水。
后澆帶保留的支撐,應保留至后澆帶混凝土澆筑且強度達到設計要求后,方可逐層拆除。
