1)模板支設

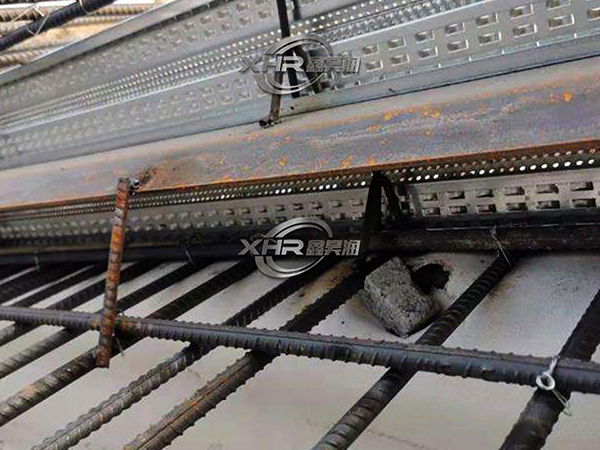

后澆帶止水魚鱗網地下工程采用超前止水構造來解決設后澆帶但基礎不能長 時間暴露需立即進行基礎土方回填的工程，同時保證工期緊需進行砌 體等后續二工序的有效穿插。后澆帶的模板支設不僅要保證結構的安全和質量還要具有相對的 獨立性。本文就后澆帶頂板為例來說明一下。在通過后澆帶的梁頭兩 側各200處根據設計圖紙?jiān)O(shè)置獨立定型支撐，該豎向獨立支撐與頂板 模板同時搭設即同其他模板保持一體性又保持相對獨立，模板直接支 撐在梁底砼面和頂板砼面上，即梁端豎向獨立支撐在第一次 支模時， 支撐項面頂板標高同梁底標高:頂板豎向獨立支撐在支模時支撐項面 頂板標高同頂板底標高，頂面頂板作該部位梁底或項板底的模板使 用。在模板的拼縫處粘貼密封條防止模板之間的縫隙漏漿，撐桿下端 支在底板上。頂板模板拆除后，獨立支撐即作為后澆帶的支撐，直至 結構砼伸縮及建筑物沉降穩定后,二次清理檢查澆帶模板并澆筑后澆 帶砼，在砼達到設計強度后再拆除澆帶部位模板機獨立支撐。獨立支 撐立桿搭設時必須在同一條中心線上，以免荷載破壞樓板結構。
后澆帶止水魚鱗網后澆帶超前止水構造鋼筋工程:基礎底板超前止水后澆帶鋼筋綁扎應在底板鋼筋綁扎之前進行。基礎墻體超前止水后澆帶鋼筋 綁扎應在墻體鋼筋綁扎之后進行。后澆帶的鋼筋在綁扎時注意一定要保證該部位鋼筋整體性。一-般 該部位的鋼筋不宜斷開，應讓鋼筋連續通過，即只將后澆帶出的混凝 土臨時斷開。后澆帶鋼筋綁扎時后澆帶兩側的砼墊塊及鋼筋馬凳應相 應增加用量，以確保鋼筋網片的有效高度和保護層的厚度。尤其施工 后澆帶處的梁頭，不僅梁箍筋必須綁扎牢固更應該注意梁的底部和兩 側的墊塊來確保梁鋼筋位置準確。平臺鋼筋綁扎結束后，在后澆帶位 置及兩側范圍必須采取跳板覆蓋，以免施工作業人員踩踏造成鋼筋變 形，影響鋼筋的有效高度。
3)混凝土澆筑
后澆帶止水魚鱗網澆筑后澆帶時要分為伸縮后澆帶(或叫溫度后澆帶)和沉降后澆 帶，伸縮后澆帶一般是混凝土澆筑時間60天后可以封閉后澆帶。沉 降后澆的封閉一般要等到后澆帶兩側沉降穩定后才能進行，一般在主 體完成后14天，但是要根據沉降觀測的實際數據來確定。后澆帶澆 筑混凝土使用的是比原設計標號高一等級的微膨脹混凝土，機械振搗 時宜自中央向后澆帶接縫處逐漸推進，并在距離縫邊80mm-100mm處 停止振搗避免震裂原混凝土，不得漏振和過振。養護時間不宜少于28d，后澆帶混凝土終凝后2小時即開始養護，表面覆蓋- -層薄膜， 必要時加蓋一層麻袋片，并澆水養護，澆水次數以保證砼始終處于濕 潤狀態為準。采用了多道防水構造措施，能保證混凝土的防水效果，防 水質量滿足規范要求。外墻導墻模板考慮外墻鋼筋不能斷開，模板不易支設。采 用導墻與外墻之間留一道20mm 寬隔離縫，隔離縫采用聚苯板。聚苯 板與導墻之間采用15mm 墊塊作為導墻鋼筋保護層墊塊;聚苯板與外 墻之間采用L=800mm、φ14@150mm短鋼筋作為外墻鋼筋保護層墊塊。
5.2.6底板混凝土澆筑:基礎混凝土澆筑到后澆帶部位時，應先 澆筑后澆帶加深部位混凝土。超前止水后澆帶部位混凝土應從伸縮縫 兩側均勻下料，振搗時對稱進行，防止伸縮縫變形、破壞。
4)后澆帶止水魚鱗網施工過程中后澆帶的注意事項
(1)在后澆帶兩側混凝土澆筑完成待達到可上人強度后應及時清 理后澆帶內的水泥漿及垃圾。然后在兩側頂板表面距后澆帶200cm處 用水泥磚砌一皮磚用模板覆蓋,然后在磚的兩側做好緩坡并對模板進 行固定以防止后期施工過程中對其造成破壞。地下室底板超前止水后澆帶處理的重點在基礎底板的板底與超 前止水后澆帶頂面接觸處的防水滲漏和減少清理用工。
按設計理念底板超前止水后澆帶部位的混凝土與基礎底板混凝 土整體澆筑，但考慮到基礎土方、墊層、鋼筋綁扎施工時間較長且超 前止水后澆帶部位標高低，易造成積漿、 積水(雜屑);且整體澆筑時極易造成超前止水后澆帶部位的混凝土上翻到結構后澆帶內，難以清 理，故將底板超前止水后澆帶先行施工，混凝土強度等級及抗?jié)B等級 均同底板混凝土的質量要求。
(2)后澆帶止水魚鱗網在后澆帶澆筑混凝土前必須將整個截面按要求進行處理，清 除雜物，調整鋼筋間距，清理鋼筋表面的浮銹，剔除表面松動的沙石 和軟弱混凝土層，并將兩側混凝土鑿毛，用水清洗干凈，充分保持兩 側混凝土濕潤，。然后按要求設置止水帶，在后澆帶砼澆筑前對砼表 面涂刷水泥漿后澆帶放置期間，為防止雜物、污水淌入，在底板后澆帶兩側砌 筑120mm寬、120mm 高的磚帶，磚帶與底板面轉角處用1 : 2水泥砂 漿抹成圓弧作止水埂，上部用膠合板覆蓋;墻體后澆帶在樓面部位采 用膠合板覆蓋。
后澆帶止水魚鱗網小結:
在整個工程施工中后澆帶占有非常重要的地位，并且在施工過程 中都會普遍遇到，它在一定程度上決定著結構的安全和穩定性。所以 我們?cè)诤鬂矌┕み^(guò)程中一定要加強每道工序的過程控制，并且做好 施工過程中模板、鋼筋的成品保護，以保證后澆帶的施工質量乃至整. 個工程的施工質量。
