現在建筑工程中，后澆帶是我們經常遇到的，為什么設置后澆帶?后澆帶施工要注意什么?通過多年的施工經驗總結，現作一個簡單說明。

后澆帶收口網分為二種:

一種是解決高層建筑主樓與裙房的沉降差而設量的，稱為沉降后澆帶;

一種是防止砼凝結、收縮、開裂而設置的施工后澆帶‘稱為伸縮后澆帶。

后澆帶收口網建筑施工中，常用到的是沉降后澆帶(伸縮后澆帶暫不討論)。

調時間差。先施工主樓，待其基本建成，沉降基本穩定，再施工裙房，使后期沉降基本相近。

沉降后澆帶收口網的設計思路:

在需設置沉降縫的地方設一道施工后澆帶，待房屋主體結構短期沉降基本完成后，可進行后澆帶砼的澆筑。這樣解決了主樓與裙房的沉降，且可以不設置變形縫。

后澆帶收口網的留置位置，在結構設計圖紙中，往往標注的很詳細，現也作簡單地解釋下:

1、 后澆帶應上下層對齊，并設在裙房與主樓的連接跨內1/3處。

2、 后澆帶的設置要兼顧大面積砼澆注的間隔，間距大約30-40m。

后澆帶的寬度:在現行規范中，伸縮后燒帶的寬度通常為800~1000mm。

后澆帶的鋼筋:后澆帶的鋼筋設置有二種方式，一種是鋼筋全部不斷開;另一種是鋼筋斷開。

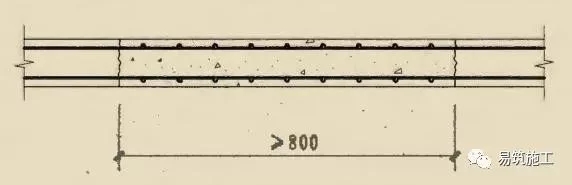

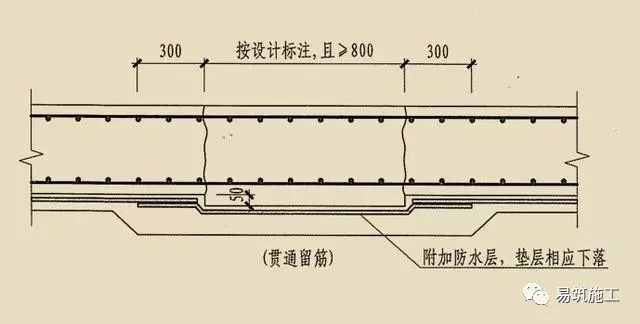

鋼筋不斷開:筏板鋼筋不斷開，防水層要加強

筏板鋼筋不斷開，防水層要加強結構頂板后澆帶鋼筋不斷開砼墻體后澆帶鋼筋不斷開需要說明的是，采用不斷開的方式，圖集中沒有說明在后澆帶位置要設置加強鋼筋和止水帶，但設計師往往要求增設加強鋼筋和止水帶。

鋼筋斷開:

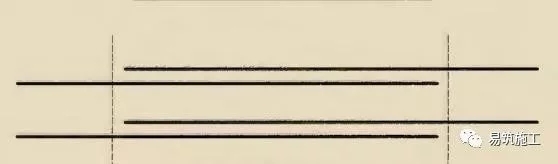

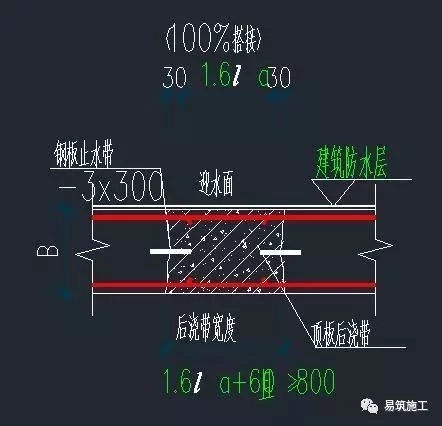

筏板后澆帶鋼筋斷開，增加防水加強層砼墻后澆帶頂體質后澆帶后澆帶鋼筋搭接，搭接長度1.6La,要求全數搭接La是抗震搭接長度，圖集上有具體的長度。

 后澆帶砼強度及澆筑時間:正常情況下，后澆帶的砼比同一位置的砼提高一個標號，且均為補償收縮砼;主體完工后60天澆筑。

新澆混凝土在硬結過程中會收縮，已建成的結構受熱要膨脹，受冷則收縮。混凝土硬結收縮的大部分將在施工后的頭1~2個月完成，而溫度變化對結構的作用則是經常的。當其變形受到約束時，在結構內部就產生溫度應力，嚴重時就會在構件中出現裂縫。在施工中設后澆帶，是在過長的建筑物中，每隔30~40米設寬度為700~1000毫米的縫，縫內鋼筋采用搭接或直通加彎做法。留出后澆帶后，施工過程中混凝土可以自由收縮，從而大大減少了收縮應力�；炷�土的抗拉強度可以大部分用來抵抗溫度應力，提高結構抵抗溫度變化的能力。后澆帶保留時間一般不少于一個月，在此期間，收縮變形可完成30%~40%。后澆帶的澆筑時間宜選擇氣溫較低(但應為正溫度)時，后澆帶混凝土采用比設計強度等級提高一級微膨脹混凝土澆灌密實并加強養護，防止新老混凝土之間出現裂縫，形成薄弱部位。

后澆帶設計規范規定：

JGJ3-2002《高層建筑混凝土結構技術規程》12.1.10條規定，當采用剛性防水方案時，同一建筑的基礎應避免設置變形縫。可沿基礎長度每隔30~40m 留一道貫通頂板、底板及墻板的施工后澆縫，縫寬不宜小于800mm，且宜設置在柱距3等分的中間范圍內。后澆縫處底板及外墻宜采用附加防水層;后澆縫混凝土宜在其兩側混凝土澆灌完畢2個月后再進行澆灌，其強度等級應提高一級，且宜采用早強、補償收縮的混凝土。

JGJ6-99《高層建筑箱形與筏形基礎技術規范》6.6.2條規定，基礎長度超過40m時，宜設置施工縫，縫 寬不宜小于80cm.在施工縫處，鋼筋必須貫通。6.6.3 條規定，當主樓與裙房采用整體基礎，且主樓基礎與裙房基礎之間采用后澆帶時，后澆帶的處理方法應與施工縫相同。

GB50010- 2002《混凝土結構設計規范》9. 1.3條規定， 如有充分依據和可靠措施，本規范表中的伸縮縫#大間距 可適當增大，混凝土澆筑采用后澆帶分段施工。

GB50007- 2002《建筑地基基礎設計規范》8. 4.15條 規定，對高層建筑筏形基礎與裙房基礎之間的構造應符合 下列要求:當高層建筑與相連的裙房之間不設置沉降縫時, 宜在裙房一側設置后澆帶，后澆帶的位置宜設在距主樓邊柱的第2跨內;后澆帶混凝土宜根據實測沉降值并計算后期沉降差能滿足設計要求后方可進行澆注。

規定，后澆帶應設在受力和變形較小的部位，間距宜為30^ 60m，寬度宜為700~1 000mm.5.2.2條規定，后澆帶可做成平直縫，結構主筋不宜在縫中斷開，如必須斷開，則主筋搭接長度應大于45倍主筋直徑，并應按設計要求加設附加鋼筋。5.2.4 條對后澆帶的施工規定如下:后澆帶 應在其兩側混凝土齡期達到42d后再施工，但高層建筑的 后澆帶應在結構頂板澆筑混凝土14d后進行;后澆帶混、凝土的養護時間不得少于28d.

調標高差。經沉降計算，把主樓標高定得稍高，裙房標高定得稍低，預留兩者沉降差，使#后兩者實際標高相一致。

后澆帶設置的若干要求：

1、后澆帶的設置應遵循“抗放兼?zhèn)?以放為主的設計原 則。因為普通混凝土存在開裂問題,設置后澆縫的目的就是將大部分的約束應力釋放,然后用膨脹混凝土填縫以抗衡殘余應力。

2、結構設計中由于考慮沉降原因而設計的后澆帶,在施工 中應嚴格按設計圖紙留設;由于施工原因而需要設置后澆 帶時,應視工程具體情況而定，留設的位置應經設計單位認 可。

3、后澆帶的間距應合理,矩形構筑物后澆帶間距一般可設 為30~40m,后澆帶的寬度應考慮便于施工操作，并按結構 構造要求而定,一般寬度以700~1000mm為宜。

4、澆帶處的梁板受力鋼筋必須貫通,不許斷開。如果梁、 板跨度不大，可一次配足鋼筋;如果跨度較大,可按規定斷 開,在補齊混凝土前焊接好。

5、后澆帶在未澆注混凝土前不能將部分模板、支柱拆除， 否則會導致梁板形成懸臂造成變形;施工后澆帶的位置宜選在結構受力較小的部位,一般在梁、板的反彎點附近,此位置彎矩不大,剪力也不大;也可選在梁、板的中部,該位置雖彎矩大,但剪力很小。

6、后澆帶的斷面形式應考慮澆注混凝土后連接牢固,一般應避免留直縫。對于板,可留斜縫;對于梁及基礎,可留企口縫,可根據結構斷面情況確定。

7、混凝土澆筑和振搗過程中,應特別注意分層澆筑厚度和 振搗器距鋼絲網模板的距離。為防止混凝土振搗中水泥漿 流失嚴重,應限制振搗器與模板的距離,為保證混凝土密實， 垂直施工縫處應采用鋼釬搗實。

8、澆筑結構混凝土后垂直施工縫的處理對采用鋼絲網模 板的垂直施工縫,當混凝土達到初凝時,用壓力水沖洗,清 除浮漿、碎片并使沖洗部位露出骨料,同時將鋼絲網片沖 洗干凈�；炷�土終凝后將鋼絲網拆除,立即用高壓水再次沖洗施工縫表面;在后澆帶混凝土澆筑前應清理表面。

9、澆筑不同類型后澆帶混凝土的澆筑時間不同:伸縮后澆 帶視先澆部分混凝土的收縮完成情況而定,一般為施工后60d; 沉降后澆帶宜在建筑物基本完成沉降后進行。后澆帶混凝土 必須采用無收縮混凝土可采用膨脹水泥配制,也可采用添加. 具有膨脹作用的外加劑和普通水泥配制,混凝土的強度應提高一個等級,其配合比通過試驗確定。

10、對地下室較厚底板、大梁等屬大體積混凝土的后澆帶, 兩側必須設置專用模板和支撐以防止混凝土漏漿而使后澆帶. 斷不開，對地下室有防水抗?jié)B要求的還應留設止水帶或作企口模板,以防后澆帶處滲水。后澆帶保留的支撐,應保留至后澆帶混凝土澆筑且強度達到設計要求后，方可逐層拆除。

為使建筑工程的后澆帶做到技術先進、工藝合理、施工規范，滿足建筑功能要求，確保結構受力安全和后澆帶處無滲漏現象，避免不可預見因素對后澆帶施工質量的影響，杜絕后澆帶施工質量通病的發生，特制定本工藝標準。

適用范圍:

本工藝標準的適用范圍為:可適用于房屋建筑工程地下室底板、外墻內墻、頂板、樓層的樓板、房屋及大型構筑物的基礎以及大型設備基礎的后澆帶;不適用于工程竣工后仍有可能存在變形的結構工程。

1、地下工程防水技術規范

2、砼強度檢驗評定標準

編制參考標準及規范:

GB50108- 2001

GBJ107- -87

GBJ119- -88

3、砼處加劑應用技術規范

4、砼質量控制標準

5、砼結構工程施工質量驗收規范GB50204--2002

6、地下防水工程施工質量驗收規范GB50209--2002

GB50164- 92

調壓力差。主樓荷載大，采用整體基礎降低土壓力，減少附加壓力;低層部分采用較淺的十字交叉梁基礎，增加土壓力，使高低層沉降接近。

總則:

后澆帶:是一種砼剛性接縫，適用于不宜設置柔性變形縫以及后期變形趨于穩定的結構。

自粘性膨脹橡膠止水條:是一種具有自粘功能，遇水后在一定時間內體積可以膨脹以達到止水效果的橡膠質止水條。補償收縮砼:是在砼中添加一定比例膨脹劑或外加劑(按設計摻量)后，使砼在凝固過程中產生適度體積膨脹，以補償砼收縮的一種砼。

1.后澆帶的留置必須依據設計要求的位置與尺寸，寬度宜為700-1000 mm; 若后澆帶位置因施工需要移動，必需經過設計院同意;后澆帶砼施工的時間必須符合設計要求及工程實際施工情況要求。若設計無要求時，應在其兩側砼齡期42天后再施工，但高層建筑的后澆帶應在結構頂板澆筑砼14 天后進行。

2.后澆帶所使用的材料必須滿足現行規范和設計要求。

3.后澆帶的施工必須符合《砼結構工程施工工藝標準》

4.后澆帶砼澆筑應留置砼強度檢驗試塊及抗?jié)B強度檢驗試塊(設計有抗?jié)B要求)，后澆帶的強度等級不得低于其兩側砼，應提高一個強度等級，同時應符合設計要求。

5.后澆帶處結構主筋不宜在縫中斷開，若必須斷開，則主筋搭接長度應大 于45倍主筋直徑，接頭應按規范要求錯開，并應按設計要求設附加鋼筋。

技術準備

1、后澆帶施工前應對材料、施工時間、現場狀況進行檢查核對，以確定 對設計與規范的符合性，預測施工后對功能的有效性，并做好核對記錄。2、確定施工方案，針對后澆帶不同的部位，不同的功能要求，不同的現場情況，編制滿足設計規范和工藝要求的施工技術措施。

3、對施工操作人員進行書面技術交底，其主要內容為:施工前、施工中、施工后應注意的事項和操作要求、細部構造及技術質量要求。4、應熟悉設計圖紙、本施工工藝標準及相關技術規程，對后澆帶的做法、位置、配筋進行了解，以確定后澆帶上述內容的合理性，并確定是否提出修改建議。

材料要求(質量)

1.碎石應滿足試配強度要求且檢驗結果應符合《JGJ53-92標準》2.砂子應采用河砂或山砂，不得用海砂，且檢驗結果應符合《JGJ52- -92 標準》。

3.粉煤灰應用II級以上。

4.外加劑必須用合格一等品。

5.水泥應用32.5R以.上的普通水泥或硅酸鹽水泥。

6.拌和用水應用飲用水或水質符合國家現行標準《混凝土拌合用水標準》 JGJ63的規定的水源。

7)止水帶表面不允許有開裂、缺膠、海綿等影響使用的缺陷8)選用的遇水膨脹橡膠止水條應具有緩脹性能，其7d的膨脹率應不大于#終膨脹率的60%。

作用

解決沉降差

高層建筑和裙房的結構及基礎設計成整體，但在施工時用后澆帶把兩部分暫時斷開，待主體結構施工完畢，已完成大部分沉降量(50%以上)以后再澆灌連接部分的混凝土，將高低層連成整體。設計時基礎應考慮兩個階段不同的受力狀態，分別進行荷載校核。連成整體后的計算應當考慮后期沉降差引起的附加內力。這種做法要求地基土較好，房屋的沉降能在施工期間內基本完成。同時還可以采取以下調整措施:

接縫處理

(1)應根據墻板厚度的實際情況決定，一般厚度<300mm的墻板，可做成直縫;對厚度>300mm的墻板可做成階梯縫或上下對稱坡口形;對厚度>600mm的墻板可做成凹形或多邊凹形的斷面。

(2)鋼筋是保持原狀還是斷開，這要由后澆帶的類型來決定。沉降后澆帶的鋼筋應貫通，伸縮后澆帶鋼筋應斷開，梁板結構的板筋應斷開，但梁筋貫通，若鋼筋不斷開，鋼筋附近的砼收縮將受到較大制約，產生拉應力開裂，從而降低了結構抵抗溫度應力的能力。不同斷面上的后澆帶應曲折連通。

(3)后澆帶砼澆筑，一般應使用無收縮砼澆筑，可以采用膨脹水泥也可采用摻和膨脹劑與普通水泥拌制。砼的強度比原澆筑砼提高一個級別。

(4)施工質量控制，后澆帶的連接形式必須按照施工圖設計進行，支模必須用堵頭板或鋼筋網，槽口縫接口形式是在模板上裝凸條。澆筑砼前對縫內要認真清理、剔鑿、沖刷，移位的鋼筋要復位，砼一定要振搗密實，尤其是地下室底板更應認真處理，保證砼自身防水能力。

(5)后澆帶處第一次澆筑留設后，應采取保護性措施，頂部覆蓋，圍欄保護，防止縫內進入垃圾、鋼筋污染、踩踏變形，給清理帶來困難。

(6)后澆帶兩側的梁板在未補澆砼前長期處于懸臂狀態，所以在未補澆砼前兩側模板支撐不能拆除，在后澆帶澆筑后砼強度達85%以上一同拆除，砼澆筑后注意保護，觀察記錄，及時養護。
