金屬擴張網橋面砼鋪裝層是橋梁工程#后一道工序，也是工程外現質低評定標準-項重要的內容。但是橋面砼鋪裝層在竣工之后，往往會出現縱橫向裂紋或龜狀裂紋.影響了工程質量和外觀。因面，如何解決裂紋問題，一直成為各級工程技術人員討論的熱( ]話題。
金屬擴張網在處理鋪裝層砼裂紋中，當砼被當開后，發現抗裂鋼筋網已沉入砼鋪裝層底，遠遠超出設計院所要求的4 cm保護層規定。究其原因，主要是在澆筑砼時，抗裂鋼筋網被砼壓沉或被操作人員直接踩踏沉底，從而使抗裂鋼筋網失去了抗拉應力功能。
1.1橋面鋪裝層裂縫的產生橋面鋪裝層的設計與普通水泥混凝土路面設計基本相同，但由于其是在剛性預制板上澆筑的混凝土,受力情況發生了很大的變化，使得裂縫產生原因較為復雜。根據裂縫產生的原因可將裂縫分為F縮裂縫.溫度裂縫和疲勞裂縫。
金屬擴張網干縮裂縫:在水泥混凝土中,水以結合水層間水、物理吸附水和毛細水等狀態存在。當這些水在混凝土硬化過程中失去時，水泥漿體就會收縮，如果是自由收縮,-般不會導致裂縫產生。唯有收縮受到限制產生收縮應力時,才會產生裂縫。橋面鋪裝層產生收縮應力主要受兩方直的限制。-方面,水泥漿干縮的內部限制,主要是集料對水泥漿體的約束。在普通水泥混凝土中,水泥漿的收縮率被限制了90% .所以,混凝土經常處在有干縮裂縫的應力狀態。另一方面,鋪裝層干縮的外部限制，主要是預制梁板和面層的約束。處于限制狀態的混凝土板塊結構,只有當混凝土本身的拉應變以及徐變應變與混凝土硬化干燥過程中的自由收縮不相適應時,混凝土才會產生裂縫。水泥混凝土具有熱脹次冷縮的性能,橋面鋪裝層的熱脹冷縮是在相鄰的部分或整體性限制條件下發生的。混凝土的抗拉強度遠較壓強度小，因而當鋪裝層中產生拉伸變形時,很容易引起開裂。溫度裂縫的產生-般是在溫度降低過程中產生的。溫度降低時,鋪裝層發生翹曲。而鋪裝層與板頂是緊密聯結的，造成橋面鋪裝層不能自由伸縮,這樣,在鋪裝層頂產生拉應力,層底產生壓應力。當拉應力大于混凝土極限抗拉強度時就會產生裂縫。
1.1.2疲勞裂縫:橋面板經常處于震動變形中,由于在混凝土材料內部存在局部缺陷或不均勻性在荷 載的作用下會發生應力集中而出現微裂縫。當應力反復作用時,使裂縫逐步擴展,從而不斷減少承受應力作用的有效面積,終于在車輛荷載反復作用到-定次數后導致破壞，使混凝土出現疲勞裂縫。
我們采用擴張網作橋面鋪裝層抗裂材料，橋面裂紋問題得到了有效控制，并且總結出。個與之相適應的橋面砼鋪裝層的施工方法-砼二次攤鋪法。2砼二次攤鋪法施工工藝
( 1)在澆筑梁體面層砼時，按橋面鋪裝層板塊分塊尺中，在板塊兩側各預埋一-排中8鋼筋或d 10鋼筋，鋼筋埋設深度約10cm,埋設間距為10cm.
( 2)凳仔腳制作。凳仔腳由三根φ 8鋼筋組成.先將凳f腳外側豎向鋼筋與中8預堙鋼筋焊接牢固，后將內側豎立筋和水平筋焊接成型，使其形成，個凳任形框架，水平筋焊摟高度等于橋面設計標高減4cm (6. 3~槽鋼腿寬) .凳仔腳刑距為50cm一個。
金屬擴張網橋面鋪裝層與梁頂及瀝青面層粘接不良在某大橋橋面鋪裝檢測過程中,局部橋面的瀝青面層很容易就被利落,通過對橋面鋪裝層鉆芯可以看出橋面鋪裝層與梁頂?shù)慕Y(jié)合性很差,出現"兩張皮”的現象。這主要是因?yàn)?橋面鋪裝層與梁頂粘接差。澆筑橋直鋪裝前清掃不徹底,分兩幅施工時,養生水溶混凝土白色粉塵二次污染，預制頂梁面粗糙度不夠,澆筑混凝土前沒對接觸面灑水濕潤等因素造成。橋面鋪裝與瀝青混凝土面層結合差。橋面混凝土鋪裝粗糙度差,與瀝青面層結合差使面層被破壞:邊側泄水管高于橋面混凝土，雖然瀝青路南表面的水可以通過泄水管流出,但滲透到橋面鋪裝層上的水卻不能被排除,造成橋面鋪裝層的水損壞:橋而為達到其平整度的指標,混凝土初凝后又填補砂漿找平,與混凝土不能結合成整體。
(3)砼板塊模板采用6.3"槽鋼作材料，當?shù)诙嗡疁?zhǔn)測址復刪完成后(鋪裝層第- -次水準測敏是決定凳仔腳水平筋標高，第二次水準測量是決定槽鋼頂標高) .將槽鋼調橋面設計標高，井將槽鋼點焊在凳仔腳外側豎立鋼筋上。內側豎它制筋則不需點焊。同時內外側豎立筋高度應比槽鋼稍低1 cm為宜。
(4)砼板塊邊側擴張網制作及安裝.
砼施工前，將擴張網裁剪成50~ 60cm寬的長方形塊料。按凳f仔卿實際間距.在現場即時開口，隨即將金屬網插入槽鋼下方，井等分地放置在槽鋼兩側，然后在凳仔腳外側用板條或枋木將擴張網緊緊頂壓在槽鋼下方，此板條叫封口板。封口板作用，一可以限擋鋪裝層砼在燒筑及震搗時向外流動:二可以牢牢將金屬網固定在槽鋼上，確保護張網高度保持不變。
1.3橋面混凝土強度不足在對多座橋梁面鋪裝層檢測中,我們采用了回彈儀及鉆芯取樣檢測抗壓強度的檢測方法,從檢測結果
可以看出,所檢測的橋面鋪裝層強度大多數低于設計強度,不符合設計要求。主要由以下原因造成:
在橋面鋪裝混凝土澆筑過程中,坍落度大，振搗時表層浮漿較厚或橋面有積水就直接攤鋪混凝土.使浮水上到表層降低了混凝土強度;冬季施工時保溫措施差混凝土受凍:橋面鋼筋網一般設置在混凝土鋪裝中層，施工時由于各種頁因造成鋼筋緊挨底部，鋼筋在橋面混凝土中受力作用減小:橋面厚度偏小，混凝土振動不實或養生不好,降低了混凝土標號。
(導)第一次砼攤鋪。進行第一次砼澆之前，應將工作面清洗下凈，并保持梁體表面濕,潤。第一次砼攤鋪長度一般應控制在20m范圍之內.砼攤鋪在厚度應比邊側擴張網高出I cm.砼坍落度。則采用8 ~10cm為宜。如選用砼泵車輸送，則其坍落度應控制在12~ 14cm為佳。
(6)用震動棒將第一層砼震搗找平。砼震搗質量標準以震至砼表面開始泛漿為宜。鋪設板塊中間擴張網，擴張網與擴張網搭接長度約為10~ 15cm.并隨即在金屬網搭接處綁上2一3度鐵絲作固定。在綁扎過程中，應將護張網適度踏入砼中，以看不見擴張網度。
2.1.1養護制度養護制度對裂縫的產生有重要的影響，尤其是對防治早期裂縫的產生有重要的意義,混凝土的F縮裂縫屬于早期裂縫,它的產生在很大程度上是由于養護不當造成的。其中,溫度和濕度對養護的影響#大，因此,夏季或冬季施工時,應設專人進行養護,可以在很大程度上避免干縮裂縫。而且養護對混凝土強度增長起著很大的作用。
2.1.2摻粉煤灰粉煤灰不僅可以改善混凝t的工作性還可以利用石灰的吸收效應減少混凝土中氯氧化鈣的含量,從而提高混凝土的耐久性,而且粉煤灰的加入可降低混凝土的水化熱降低混凝土的水化熱,降低混凝土出現拉應力的起始點溫度,減少混凝土降至環境溫度的溫差,防止溫度裂縫的產生。
(8)模板拆除。橋面鋪裝縣砼澆筑8~ 10小時后，即可拆除邊模板。其步驟是:先用風焊將凳仔腳外側豎立筋與槽鋼分離，后將凳仔腳鋼筋割斷卸下槽鋼。在拆除槽鋼時。切忌用鐵錘強行錘擊槽鋼，以免造成砼板塊出現崩角及裂縫。
1 9)鋸縫與養護。砼澆注12小時后，就可以進行分塊鋸縫，鋸縫時間不可拖得太長，以免砼表面出現早期龜裂。砼終凝后，約4 ~ 5小時就應進行淋水養護。淋水養護應全天候進行，保持砼面層濕潤，養護期不得少于7天.3體會
橋面鋪裝層的破損、開裂和翻漿,嚴重影響著行車舒適性及安全性。它是高等級公路害中#為嚴重的一-種形式。下面就某大橋橋面鋪裝檢測情況,簡要介紹-下橋面鋪裝的病因及防治。
我們應用TMD3030型金屬擴張網后，較好地解決了鋪裝層表面裂紋問題，取得了較好的社會效益和經濟效益。
2.1.3摻鋼纖維鋼纖維能有效抑制干縮的發展,在混凝土中摻加適量的鋼纖維可以在混凝土中形成亂向分布的三維網狀結構從而抑制混凝土干縮,而且混凝土的抗折疲勞性能也可以大幅度提高，能有效防止重復荷載作用產生的裂縫。
確保橋面混凝土有足夠的強度混合料要級配合理，具有良好的和易性,現場施工時坍落度一般為3-5 cm,夏季可適當放大到5~7 cm。用人工拉平板振動器振搗及振動梁振搗,然后用滾杠、刮杠人工抹面壓實找平。澆筑完畢混凝土及時養護,特別是夏季施工,對養護應起高度重視。保證橋面鋼筋的正確位置,特別強調橋面鋼筋網與梁頂必須有一定的保護層。澆筑混凝土采用吊車提升或泵送為宜。禁止混凝土運送車直接碾壓鋼筋,必要搭設簡易車道。
2.2橋面鋪裝層與梁項粘結的處理在預制梁體時其頂面進行刷毛深度露出石子3-5mm,刷毛后及時清掃干凈;梁與梁之間多數設計了鉸縫混凝土，澆筑混凝土?xí)r高度低于頂梁3~5mm做成槽口,澆筑橋面混凝土后。每條槽0形成"小梁”,加強了橋面鋪裝層與梁板的結合:橋面鋼筋綁扎前必須對梁頂徹底清掃,鑿除表面浮渣，必要時用氣泵或高壓水沖洗,但澆筑混凝土前,不要有積水。
( 1 )工程質量上了一個臺階。從我公司負貴施工的12座大橋統計數總分析。采有中8鋼筋網作鋪裝層材料的6座天橋，有5座橋梁表面出現裂紋，其裂紋出現機率為83.3%，采用擴張網作材料的另6座橋梁，僅有1座橋梁出現裂紋，其裂紋出現機率為16. 6%，因而大大地提高了我公司工程質量?jī)?yōu)良品率.工程竣工后，避免因處理裂紋而造成交通堵塞.因而得到廣州市有關領導及廣大市民的- *致好評，提高了我公司在社會上:的信訾及競爭力。
( 2)改善鋪裝結構性能，提高工程質量。

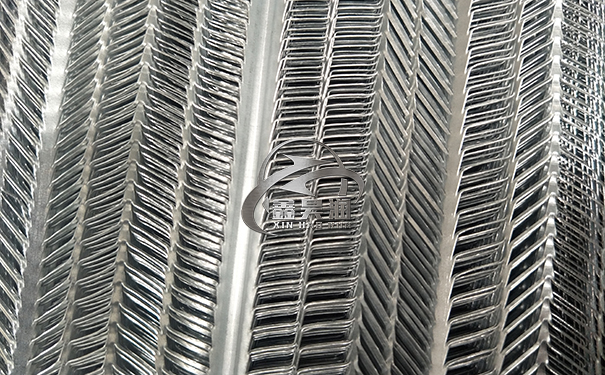

金屬網網眼為棱條狀，整張網成一整體，因此能使砼體內d溫差產生的拉應力均勻地分布在整張網的范圍內，防止砼面層裂紋的產生，節約了因砼面層出現裂縫面發生返工費用。如客村立交橋裂紋面積為975m ,按125元/m*返工費計,就需花掉12.2萬元:而解放北高架橋. ,一次成型沒有裂紋出現，無需返工費，井被評為優質工程。
在橋面鋪裝層厚度允許時,采用預制鋼筋網和添加聯結筋的辦法。在對某公路橋面鋪裝層加固設計中,我們就采用了聯結筋的辦法。但是如果橋面鋪裝層較薄,有時厚度僅有4cm,就不能采用添加聯結筋的方法�？梢圆捎妙A(yù)制板上添刷聚合物與水泥技1:1比例配置的界面粘結劑的方法。
2.3橋面鋪裝層與瀝青面層粘結的處理橋面鋪裝層混凝土初凝時應刷毛，刷毛按2遍#好。第一遍縱向刷，第二遍橫向刷。深度以露出石子1~2mm即可。刷毛扣應清掃干凈。決對不允許為了找平,在鋪裝層上涂抹砂漿。鋪筑瀝青面層前應灑布透層油。
( 3)縮短工時，加快工程進度。
由于擴張網既無焊接，無需編織，又不用鐵絲綁扎，能做到砼澆筑與擴張網鋪設同步進行。節省了鋼筋制作安裝這~道工序，大大地加快了工程進度。
橋面鋪裝分層施工時，應對縱橫向工作縫進行防滲水處理。橋面鋪裝混凝土澆筑應盡可能一次完成。
以龍溪大橋鋪裝層為例，龍溪大橋鋪裝層總鋪裝面積為19521m*. 如用中8鋼筋需951. 需投入勞動工日1680個。而采用金屬網作材料，則可少投入鋼筋工30人。節約1 520個工日，縮短工期28天，從而為龍溪大橋按合同工期完成工程施工任務作出了貢獻。
